GB/ASTM/ASME/EN Caixa de recolha de água,tanque,tubo,barril

                                                                              GB/ASTM/ASME/EN Caixa de recolha de água,tanque,tubo,barril

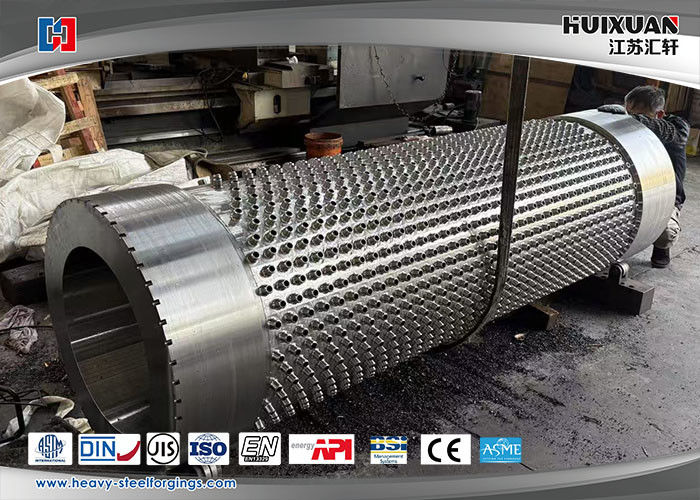

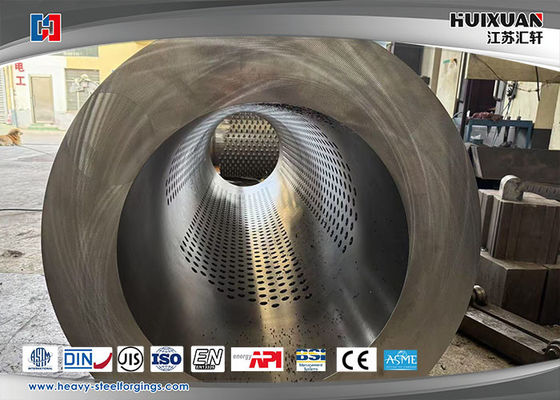

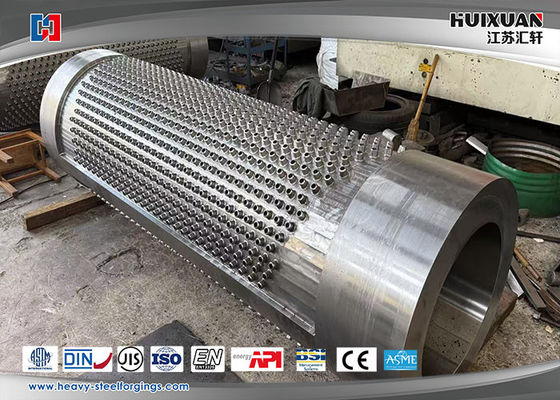

Nome do produto: Tanque de recolha
Material: WB36
Exemplo de cenários de aplicação

a. Sistema de vapor
Finalidade: recolher a água condensada após a utilização de vapor, descarregá-la através de uma armadilha de vapor e reciclá-la.
Concentração do projecto: resistência a altas temperaturas (acima de 200°C), corrosão anti-oxigénio (com a instalação de um refrigerador hidrofóbico).

Sistema de ar comprimido
Utilização: Para separar a umidade e as manchas de óleo do ar comprimido e proteger os equipamentos a jusante.
Concentração do projeto: separador gás-líquido incorporado, o material deve ser resistente ao óleo (como aço inoxidável ou aço revestido de carbono).

1.Definição e norma do tubo de aço WB36
Padrão nacional correspondente: GB/T 5310-2017 "Tubos de aço sem costura para caldeiras de alta pressão" (a versão antiga era GB5310), com um grau de 20G.Algumas empresas estão acostumadas a chamá-lo de WB36 (que pode estar relacionado com normas alemãs ou práticas da indústria).
Normas internacionais: Materiais similares correspondem à norma ASTM A106 Gr.B, EN 10216-2 P24, etc.
É utilizado principalmente para componentes de alta temperatura e alta pressão, tais como superqueimadores, aquecedores e economizadores nas caldeiras de centrais elétricas.

2Composição química e propriedades mecânicas
Requisitos do projeto
Composição química do C (carbono): 0,17% ~ 0,23%, Si (sílico) 0,35% ou menos, Mn (Mn): 0,35% ~ 0,65%
O teor de elementos de liga, tais como Cr (cromo) e Mo (molibdênio), é extremamente baixo (aço puro de baixo teor de carbono)
Resistência à tração ≥410 MPa
Resistência ao rendimento ≥ 245 MPa
Prolongamento ≥21% (sem rachaduras após ensaio de dobra a frio)
"WB36" é um tipo de tubo de aço sem costura utilizado em caldeiras de alta pressão,aplicada principalmente na indústria de energia (como componentes de alta temperatura e alta pressão, como superqueimadores e aquecedores de caldeiras de centrais elétricas).

3- Cenários de aplicação e vantagens
Ambiente de alta temperatura e alta pressão
Temperatura de funcionamento: 450°C a 550°C (deve ser considerado o desempenho de arrastamento para utilização a longo prazo).
Pressão de funcionamento: ≤ 10 MPa (dependendo do projeto da caldeira).
Medios aplicáveis: vapor, vapor superaquecido.
(2) Vantagens materiais
Baixo custo: em comparação com tubos de aço ligado (como 15CrMo, 12Cr1MoV), o WB36 é mais barato.
Bom desempenho de processamento: fácil de soldar e de dobrar a frio em forma.
Resistência à oxidação: O filme de óxido da superfície permanece estável em vapor de alta temperatura.

4Considerações de conceção e fabrico
(1) Processo de solda
Método de soldadura: deve ser adotada a soldadura por arco de argão (TIG) ou a soldadura por arco de elétrodo (SMAW).
Seleção do material de solda: Recomenda-se a utilização de eletrodos de liga baixa que correspondam ao material de base (como o J507).
Ensaios não destrutivos: as juntas de solda devem ser submetidas a RT (ensaios radiográficos) ou UT (ensaios ultrasónicos).
(2) Tratamento térmico
Normalização + temperação: Elimina a tensão residual de soldagem e aumenta a resistência do material.
Tratamento por solução (se necessário): para peças deformadas trabalhadas a frio.
(3) Corrosão e desgaste
Corrosão moderada: em ambientes de vapor que contenham enxofre, deve ser dada atenção ao craqueamento por corrosão por tensão por sulfeto (SSCC) e, se necessário, deve ser efectuado um tratamento de superfície.
Desgaste por erosão: em zonas com fluxos elevados (como cotovelos), deve-se aumentar a espessura da parede ou aplicar revestimentos resistentes ao desgaste.

5Comparação com outros materiais

Material WB36 (20G), 15CrMo, 12Cr1MoV
Temperatura aplicável: ≤ 550°C, ≤ 550°C, ≤ 580°C
A força é média a alta e ainda maior.
O custo é de baixo a médio alto
Excelentes propriedades antioxidantes

9Resumo
O WB36 (20G) é um material de tubo de caldeira de alta pressão económico, adequado para os componentes portadores de pressão das caldeiras convencionais de centrais elétricas.deve ser dada especial atenção ao processo de solda, tratamento térmico e desempenho de arrastamento a alta temperatura a longo prazo.Recomenda-se combinar a análise de elementos finitos (FEA) para otimizar o projeto estrutural e garantir uma operação segura e fiável..
