Forjamento de Aço Inoxidável Padrão ASTM, Alavanca de Cilindro Hidráulico Grande, Haste de Pistão Hidráulico Forjada, Barra de Junção

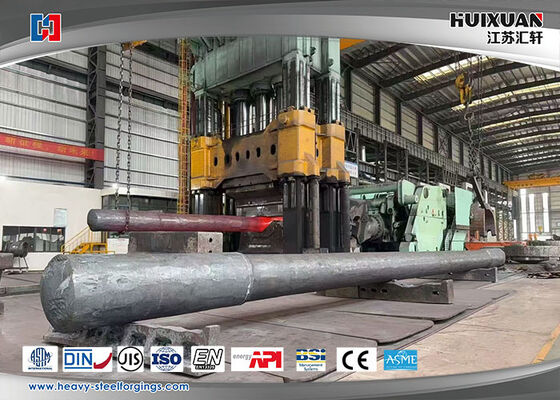

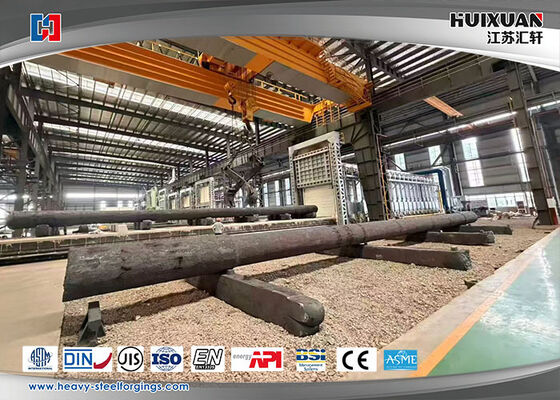

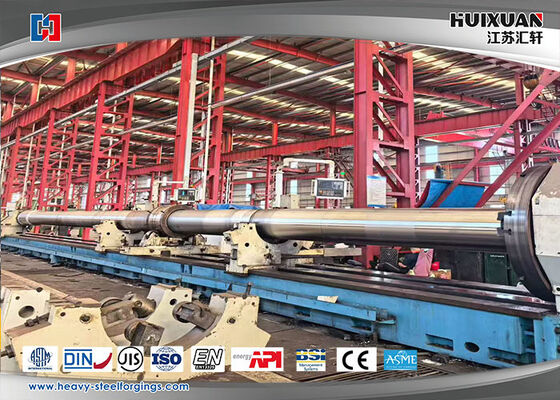

Uma coluna de prensa de 100.000 toneladas, feita de material forjado 30Cr2Ni2Mo, com peso bruto de 97 toneladas. Após processamento de precisão, o diâmetro externo do produto acabado é de 800 mm e o comprimento total é de 20.400 mm.
30Cr2Ni2Mo (Aço Liga Chinesa Temperado e Revenido)
Padrão: GB/T 3077-2015, Código Numérico Unificado: A50300
É um aço temperado e revenido de cromo-níquel-molibdênio de carbono médio, apresentando excelente temperabilidade, alta resistência combinada com boa tenacidade, forte resistência ao impacto e resistência à fadiga, adequado para forjamentos de seção pesada.
Graus equivalentes no exterior: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. Composição Química (Fração em Massa %)
C: 0,26~0,34
Si: 0,17~0,37
Mn: 0,50~0,80
Cr: 1,80~2,20
Ni: 1,80~2,20
Mo: 0,30~0,50
P ≤ 0,030; S ≤ 0,030; Cu ≤ 0,30
Função da liga: Cr e Ni melhoram significativamente a temperabilidade e a tenacidade; Mo suprime a fragilidade de revenimento e aumenta a estabilidade de revenimento.
2. Propriedades Mecânicas Padrão após Têmpera e Revenimento (φ25 mm espécime, têmpera a óleo a 850°C + revenimento)
Resistência à tração (Rm): ≥ 980 MPa
Limite de escoamento (ReL): ≥ 835 MPa
Alongamento (A): ≥ 10 %
Redução de área (Z): ≥ 50 %
Energia de impacto KV₂: ≥ 71 J
Dureza após recozimento / entrega com revenimento a alta temperatura: ≤ 269 HBW
Nota: As propriedades mecânicas no núcleo diminuirão para forjamentos com espessura de seção superior a 80 mm; o fator de segurança deve ser aumentado no projeto.
Diâmetro crítico para têmpera a óleo: aprox. 120 mm. Forjamentos dentro de φ150~250 mm podem obter microestrutura relativamente uniforme, muito melhor que 42CrMo.
3. Processo de Tratamento Térmico Recomendado
Forjamento
Faixa de temperatura de forjamento: 1180~850°C; Temperatura final de forjamento ≥ 850°C; Resfriamento lento após forjamento (resfriamento em areia / resfriamento em forno) para evitar trincas.
Têmpera e Revenimento (rota convencional)
Têmpera: 850~870°C, tempo de permanência suficiente, resfriamento a óleo (dureza após têmpera HRC 46~52)
Revenimento: 540~620°C, resfriamento a óleo / resfriamento a água (evitar faixa de fragilidade de revenimento; resfriamento rápido após revenimento para otimizar a tenacidade)
Revenimento a 540°C: Alta resistência, dureza aprox. 320~350 HB
Revenimento a 600°C: Resistência e tenacidade equilibradas, dureza aprox. 280~310 HB
Fortalecimento de superfície
Nitretação / Nitretação iônica é aplicável (ideal para engrenagens, munhões de eixo). Cementação não é recomendada devido ao teor de carbono médio. Têmpera localizada por indução de alta frequência está disponível.
| Outros Materiais | 4140, 4130, 18CrNiMo7-6, 4340, 4330, 1.7225 |
| Equipamento de forjamento | Hidroprensa de matriz aberta de 8000T |
| Aplicação |
A haste do pistão é usada principalmente para cilindros hidráulicos pneumáticos, máquinas de engenharia, haste de pistão de produção automotiva, pilar guia de máquina de plástico, máquina de embalagem, eixo de rolo de máquina de impressão, máquina têxtil, eixo de máquina de transporte, eixo de movimento retilíneo |
| Processo de fusão | EF+LF+VD |
| Processo de produção |
Forjamento+tratamento térmico+usinagem bruta+usinagem de acabamento |
| Razão de forjamento |
≥ 4 |
| Padrão aplicável | ASTM, ASME, DIN, JIS, ISO, BS, API, EN |
| Padrão executivo | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Autoridade de certificação | ISO9001:2008, TÜV, BV), LR, ABS, RINA, GL, KR, DNV, NK, PED. |
| Termo de entrega |
Usinagem bruta (N+T); usinagem de acabamento (Q+T) |
Equipamento de teste |
Espectrógrafo, dispositivo UT, máquina de teste de tração e impacto, metaloscópio, micrômetro externo, indicador de mostrador de furo, máquina de teste de dureza |
| Serviço | Nosso serviço incluiu forjamento, processo, tratamento térmico, usinagem de acabamento, embalagem, logística local, desembaraço aduaneiro e transporte marítimo. Levamos os requisitos do cliente como principal coisa e prestamos atenção à qualidade dos produtos. |
Propriedades personalizadas
| Elementos do material | C | Si | Mn | P | S | Cr | Ni | Mo |
Outros |
| 4140 | 0,38-0,43 | 0,15-0,35 | 0,60-0,90 | ≤ 0,035 | ≤ 0,040 | 0,80-1,10 | -- | 0,15-0,25 | - |
| 4130 | 0,28-0,33 | 0,15-0,35 | 0,40-0,60 | ≤ 0,035 | ≤ 0,040 | 0,80-1,10 | -- | 0,15-0,25 | |
| 18CrNiMo7-6 | 0,15-0,21 | 0,17-0,35 | 0,50-0,90 | ≤ 0,025 | ≤ 0,025 | 1,50-1,80 | 1,40-1,70 | 0,25-0,35 | |
| 4340 | 0,38-0,43 | 0,15-0,35 | 0,60-0,80 | ≤ 0,035 | ≤ 0,040 | 0,70-0,90 | 1,65-2,00 | 0,20-0,30 | - |
Propriedade mecânica |
Diâmetro (mm) |
TS/Rm (Mpa) |
YS/Rp0,2 (Mpa) |
EL/A5 (%) |
RA/Z (%) |
Tipo de entalhe |
Energia de impacto |
HBW |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥ 12 | ≥ 25 | V | ≥ 40 | ≤ 250HBS |
| 4130 | Ø10 | ≥ 930 | ≥ 735 | ≥ 12 | ≥ 50 | V | ≥ 71 | ≤ 229HBS |
| 18CrNiMo7-6 | Ø15 | ≥ 980 | ≥ 785 | ≥ 9 | ≥ 40 | V | ≥ 47 | ≤ 269HBS |
| 4340 | Ø15 | ≥ 980 | ≥ 835 | ≥ 12 | ≥ 55 | V | ≥ 78 | ≤ 179HBS |
Processo;
Controle de qualidade do fluxo do processo de forjamento: lingote de matéria-prima no armazém (teste de conteúdo químico) → Corte → Aquecimento (teste de temperatura do forno) → Tratamento térmico após forjamento (teste de temperatura do forno) Descarga do forno (inspeção de tarugo) → Usinagem → Inspeção (UT, MT, dimensão visual, dureza) → QT → Inspeção (UT, propriedades mecânicas, dureza, tamanho de grão) → Usinagem de acabamento → Inspeção (dimensão) → Embalagem e Marcação (estampagem de aço, marca) → Armazenamento Envio
Cláusula comercial
| Peso máximo | 80T |
| MOQ | 1PC |
| Tempo de entrega | 20-50 dias |
| Embalagem | Caixa de compensado, palete de madeira, estrutura de aço |
| Termo de entrega | FOB; CIF; CFR; DDU; |
| Termo de pagamento | T/T, LC |
| Tipo de envio |
Por mar |
Palavras-chave
Cilindro hidráulico inclui: corpo do cilindro, haste do pistão (haste do cilindro de óleo), pistão, tampa final
Nota:
- Tolerância dimensional de alta precisão;
- Excelentes propriedades mecânicas;
- Produzir diferentes dimensões com base nos requisitos do cliente;
- Equipamentos de fabricação avançados e dispositivos de inspeção;
- Excelente personalidade técnica;
- Controlar rigorosamente o procedimento de produção;
- Prestar atenção à proteção da embalagem;
- Serviço completo de qualidade.
